커넥터 선정, 사양표보다 먼저 물어야 할 질문 - 누가, 몇 번, 어떤 환경에서 꽂고 뽑는가

출시 후 제품에서 생기는 문제들을 따라가 보면, 놀랄 만큼 자주 같은 곳에 도착합니다. 연결부입니다. 흔들리는 차 안에서 슬며시 빠진 내부 커넥터, 수없이 꽂고 뽑는 사이 헐거워진 단자, 조립 과정에서 비슷한 커넥터끼리 뒤바뀌어 꽂힌 배선. 기판 위의 부품들은 납땜으로 고정되어 있지만, 커넥터는 회로에서 거의 유일하게 "움직이는 접점"이며, 움직이는 곳에서 문제가 자라는 것은 자연스러운 일입니다.

결론을 먼저 말씀드리면, 커넥터의 선정 기준은 전압과 전류의 사양표가 아니라 "누가, 몇 번, 어떤 환경에서 꽂고 뽑는가"라는 사용의 정의에서 출발해야 합니다. 같은 신호를 연결하는 커넥터라도 조립 때 한 번 꽂고 끝나는 자리와 사용자가 매일 꽂고 뽑는 자리는 전혀 다른 부품을 요구합니다. 보드 사이의 인터페이스 설계를 다뤘던 케이블편의 이야기를, 이번에는 그 케이블의 양 끝에 달리는 커넥터로 좁혀 이어갑니다.

납땜된 부품은 멈춰 있지만 커넥터는 움직입니다. 움직임의 조건이 곧 선정의 기준입니다.

첫 번째 질문: 몇 번 꽂고 뽑는가

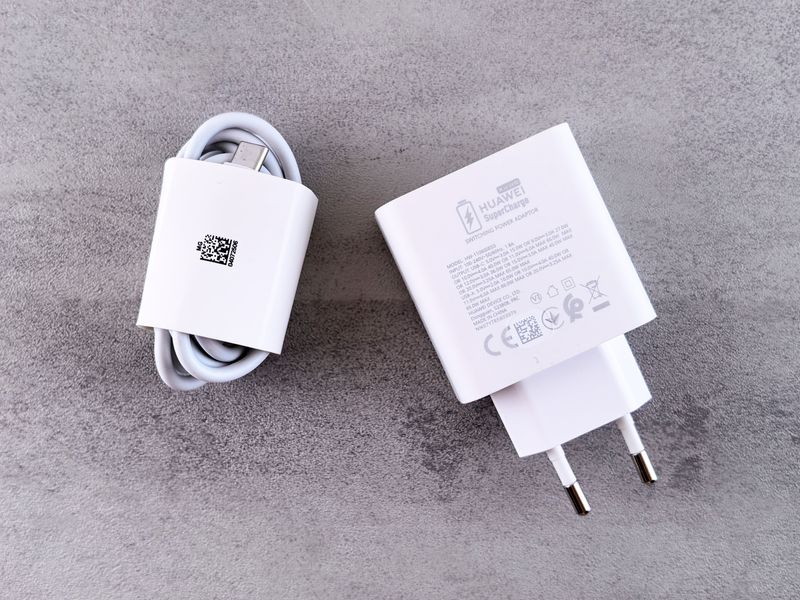

모든 커넥터에는 견딜 수 있는 삽발 횟수의 한계가 있고, 그 한계는 커넥터의 종류에 따라 크게 다릅니다. 조립 라인에서 한 번 꽂히고 제품 수명 내내 그대로 있는 내부 커넥터는 적은 삽발 수명으로 충분하고 작고 저렴한 부품을 쓸 수 있습니다. 반면 사용자가 매일 만지는 충전 단자나 탈착식 모듈의 연결부는 제품의 수명 동안 쌓일 삽발 횟수를 견디는 등급이어야 합니다. 시제품 검증에서 이 차이가 드러나지 않는 이유는 단순합니다. 개발실에서는 몇 번밖에 꽂지 않기 때문입니다. 하루에 여러 번, 몇 년에 걸쳐 쌓이는 횟수를 계산해 보는 것이 선정의 출발점입니다.

두 번째 질문: 흔들리는 환경인가

책상 위에 가만히 놓이는 제품과 차량·설비·이동 장비에 실리는 제품은 커넥터에게 다른 세상입니다. 진동은 커넥터를 조금씩 밀어내고, 접점을 미세하게 문질러 마모시키며, 어느 날 "가끔 끊기는" 증상으로 나타납니다. 항상 끊기는 문제보다 가끔 끊기는 문제가 찾기 어렵다는 점에서, 진동 환경의 커넥터는 반드시 잠금 구조가 있는 종류를 선택해야 합니다. 걸쇠로 잠기는 방식, 나사로 조이는 방식처럼 스스로 빠질 수 없는 구조가 진동 환경의 기본기이며, 케이블 자체가 당겨질 수 있는 자리라면 당김이 접점이 아니라 고정 구조로 흐르도록 붙잡아주는 설계가 함께 갑니다.

세 번째 질문: 잘못 꽂을 수 있는가

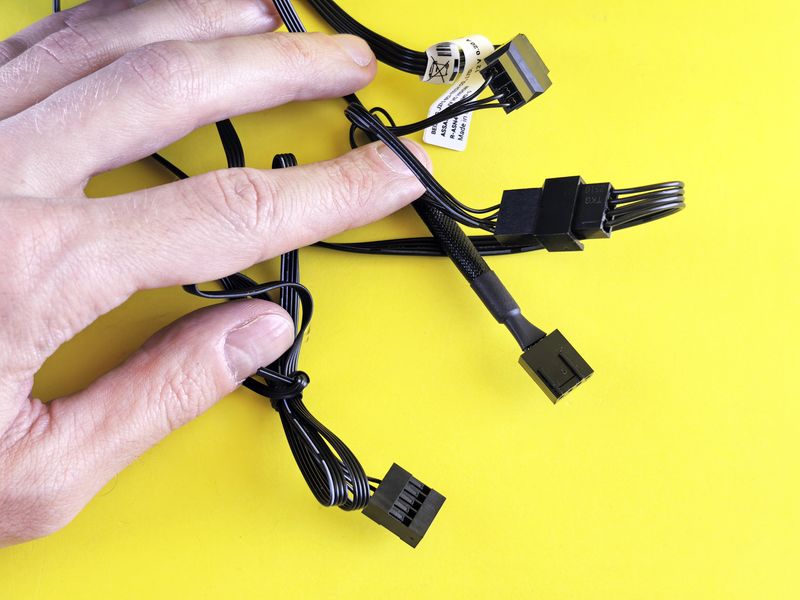

기판에 같은 종류의 커넥터가 두 개 이상 있다면, 언젠가 누군가는 반드시 바꿔 꽂습니다. 조립 작업자일 수도, 수리 기사일 수도, 배터리를 교체하던 사용자일 수도 있습니다. 그리고 전원이 얽힌 오삽입은 단순한 오작동이 아니라 회로의 손상으로 이어질 수 있습니다. 개발자의 주의력이 아니라 구조로 막는 것이 원칙입니다.

• "방향의 구조화": 거꾸로는 물리적으로 꽂히지 않는 형상의 커넥터를 기본으로 선택합니다. 대칭 형상의 커넥터는 그 자체로 오삽입의 초대장입니다
• "종류의 분리": 서로 바꿔 꽂으면 안 되는 연결부들은 핀 수나 크기가 다른 커넥터로 나누어, 물리적으로 서로 꽂히지 않게 만듭니다
• "눈에 보이는 구분": 물리적 분리가 어렵다면 색상과 표시로 구분을 더합니다. 다만 색은 주의를 돕는 수단이지 구조를 대신하지 못한다는 점을 기억해야 합니다
• "수리까지 내다본 구분": 생산 라인만이 아니라 수리와 분해 조립의 순간에도 같은 보호가 작동하는지, 분해 구조를 다뤘던 관점으로 한 번 더 확인합니다

잘못 꽂힐 수 있는 구조는 언젠가 반드시 잘못 꽂힙니다. 막는 것은 주의가 아니라 형상입니다.

바깥을 향한 커넥터는 사용자와 만나는 부품입니다

케이스 밖으로 노출되는 커넥터에는 추가의 요구가 얹힙니다. 우선 그것은 사용자가 손으로 다루는 부품이므로, 버튼의 촉감을 이야기했던 것과 같은 이유로 꽂히는 감각이 품질의 인상을 만듭니다. 어긋나게 들어가다 걸리는 단자와 부드럽게 안내되어 딸깍 자리 잡는 단자의 차이는 커넥터 자체와 케이스 개구부의 정렬 설계가 함께 만듭니다. 다음으로 그것은 바깥 세계와 회로가 만나는 문이므로, 사용자의 손끝을 타고 들어오는 정전기의 통로가 됩니다. 시제품의 정상 동작이 양산의 안정성을 보장하지 않는다는 보호 회로의 이야기가 가장 먼저 적용되는 자리가 바로 외부 커넥터 주변이며, 물과 먼지에 노출되는 제품이라면 방수 설계의 관문이기도 합니다.

판단 기준은 한 문장입니다

"이 커넥터를 처음 보는 사람이, 어두운 곳에서 한 손으로 꽂아도, 올바른 방향으로만 꽂히는가." 이 질문을 기판 위의 모든 연결부에 던져 보시고, "아니오"가 나오는 자리가 있다면 그곳이 미래의 문의 전화가 걸려올 자리입니다. 커넥터는 단가표에서 가장 작은 항목 중 하나이지만, 필드 문제의 목록에서는 가장 큰 항목 중 하나입니다. 이 불균형을 아는 것이 오래 가는 제품을 만드는 팀의 공통점입니다.

작은 부품일수록 사용의 조건을 물어야 올바른 선택이 나옵니다.

제언: 연결부의 목록을 만들고 사용의 조건을 적으십시오
